MPPT控制器的全称“最大功率点跟踪”（Maximum Power Point Tracking）太阳能控制器，是古板太阳能充放电控制器的升级换代产品
。

一、什么是MPPT

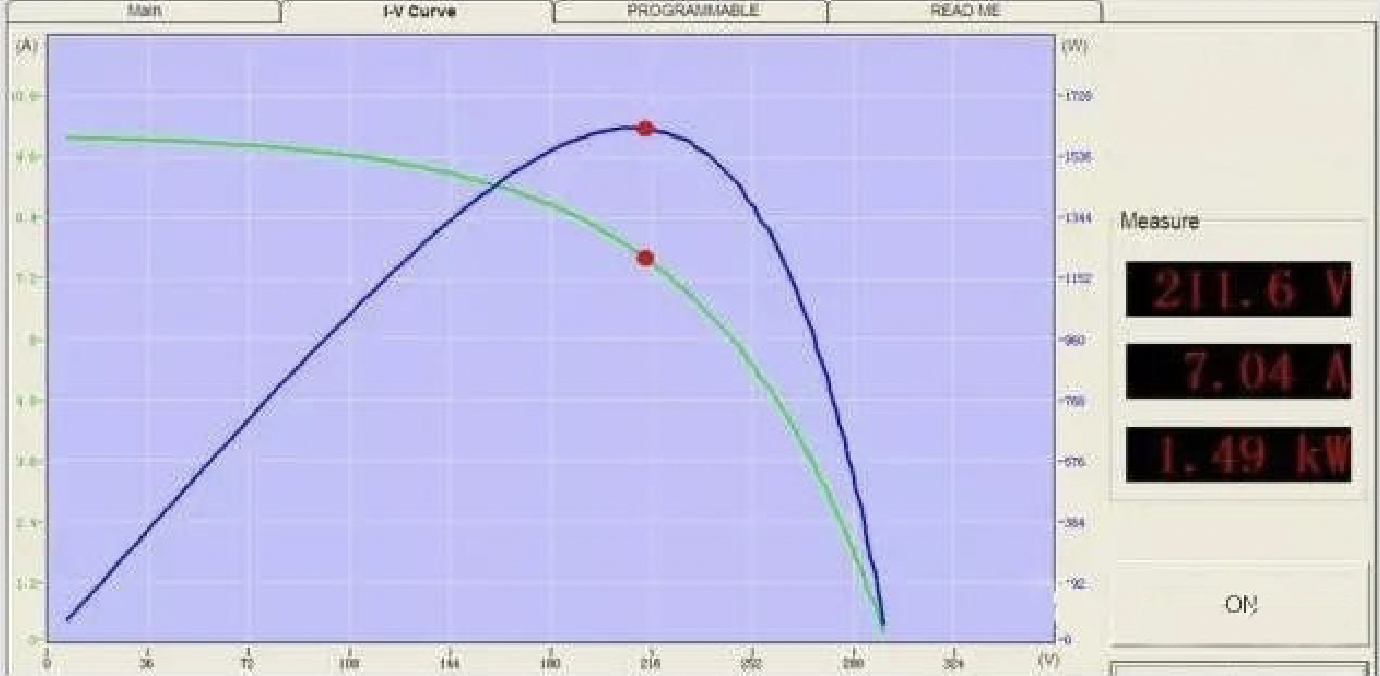

上图中，光伏组件的输出电压和电流遵照I-V曲线(绿色)、P-V曲线(蓝色)，若是希望逆变器输出的功率最大，就需要直流电压运行在红点所在的最大点，这个点就是最大功率点
。若是最大功率点是500V，500V时功率是200W
。此时，运行在480V时的功率约为190W，530V时约为185W，都没有500V时的功率大
？刂破魅羰歉俨坏500V，就损失了发电量
。

那为什么还要一直跟踪呢？由于这个曲线随着光照强度、温度和遮挡的差别在转变着，最大功率点也就在转变了，可能早上最大功率点电压是530V，中午是500V，下昼是520V，以是控制器需要一直地寻找这个最大功率点，也就是最大功率点跟踪了，这样才华包管全天的电池板能量都能最大化地输出出来，不铺张太阳能资源
。

　由于光伏组件收到光强以及情形等外界因素的影响，其输出功率是转变的，光强发出的电就多，带MPPT最大功率跟踪的逆变器就是为了充分的使用太阳能电池，使之运行在最大功率点
。也就是说在太阳辐射稳固的情形下，有MPPT后的输出功率会比有MPPT前的要高，这就是MPPT的作用所在
。

二、最大功率点跟踪的原理

随着电子手艺的生长，目今光伏组件阵列的MPPT控制一样平常是通过DC/DC变换电路来完成的

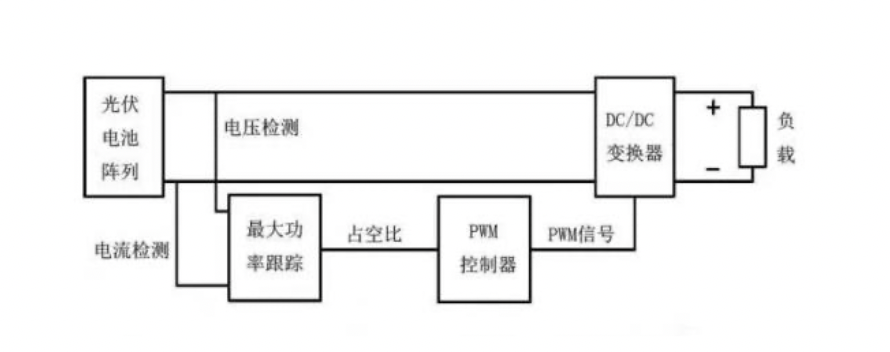

。其原理框图如下图所示
。

光伏组件阵列与负载通过DC/DC电路毗连，最大功率跟踪装置一直检测光伏阵列的电流电压转变，并凭证其转变对DC/DC变换器的PWM驱动信号占空比举行调理
。

关于线性电路来说，当负载电阻即是电源的内阻时，电源即有最大功率输出
。虽然光伏电池和DC/DC转换电路都是非线性的，然而在极短的时间内，可以以为是线性电路
。因此，只要调理DC-DC转换电路的等效电阻使它始终即是光伏电池的内阻，就可以实现光伏电池的最大输出，也就实现了光伏电池的MPPT
。
